Magnetkupplungen

[Klaus M]

Hallo allerseits,

ich hatte mal einfache Magnetkupplungen entworfen.

Wer was damit anfangen kann, viel Spaß, es sind 3 unterschiedliche Längen, die Magnete sind die Rundmagnete mit 2mm Durchmesser und 1mm Dicke.

In China gibt es auch welche, die diagonal geteilt sind, damit ließen sich dann Kupplungen bauen, die frei kuppelbar sind. Detlev und Gianfranco hatten schon darauf verlinkt.
https://de.aliexpress.com/item/10050015 ... pt=glo2deu

Ich kann mir nur vorstellen, dass der erste schwer zu justieren ist

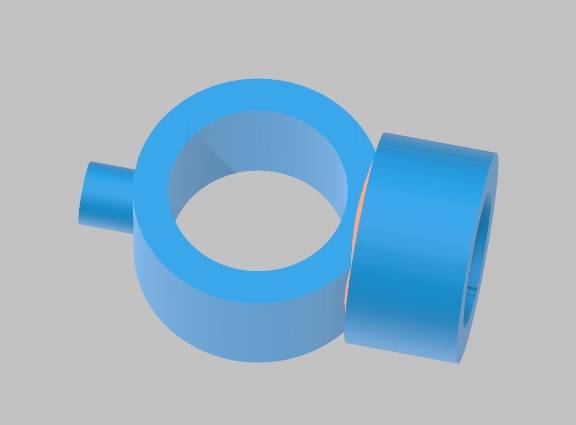

Die zip-Datei enthält die Daten für den 3D-Builder von Microsoft.

Klaus

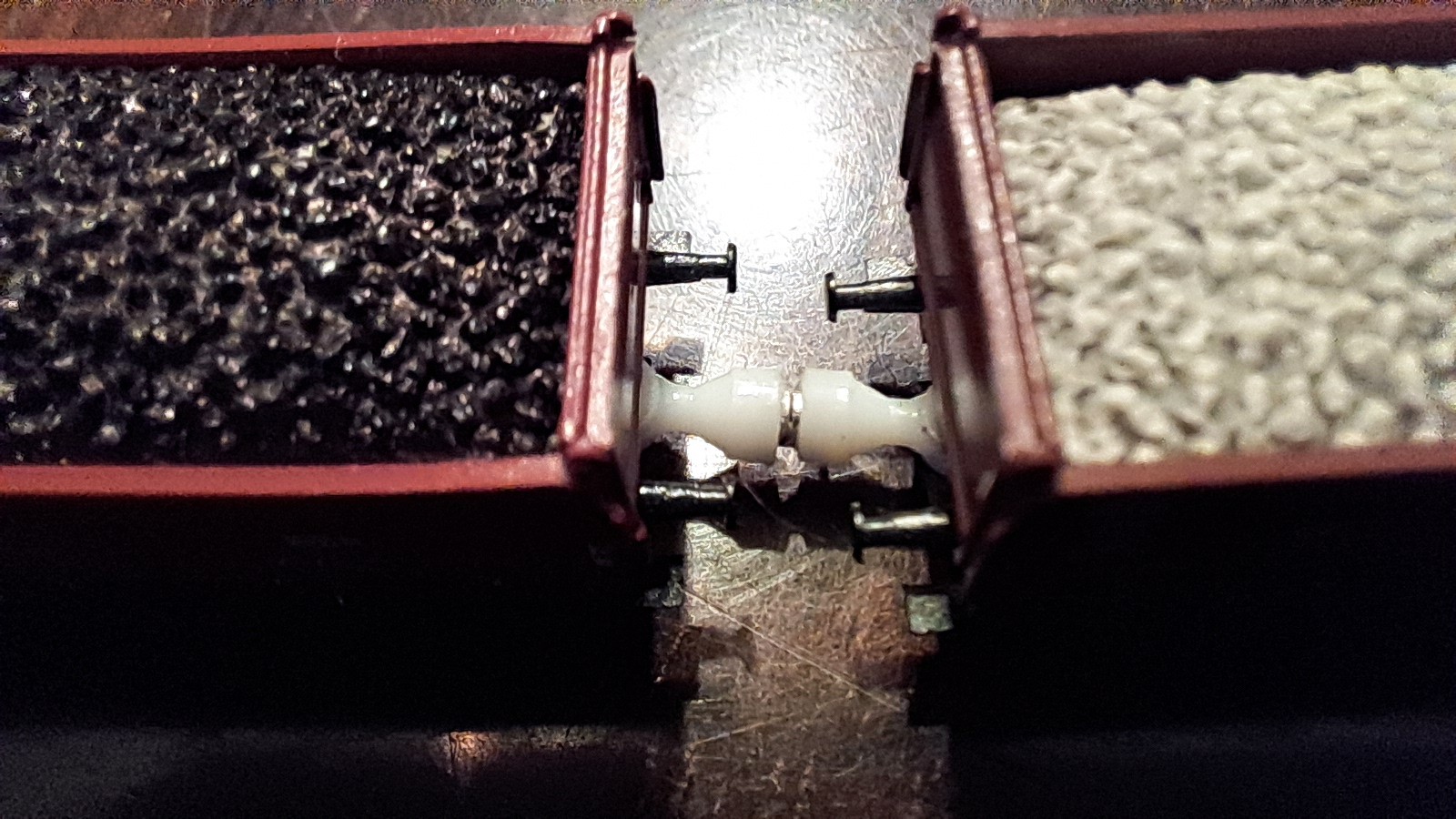

Hier noch der Prototyp:

[Klaus M]

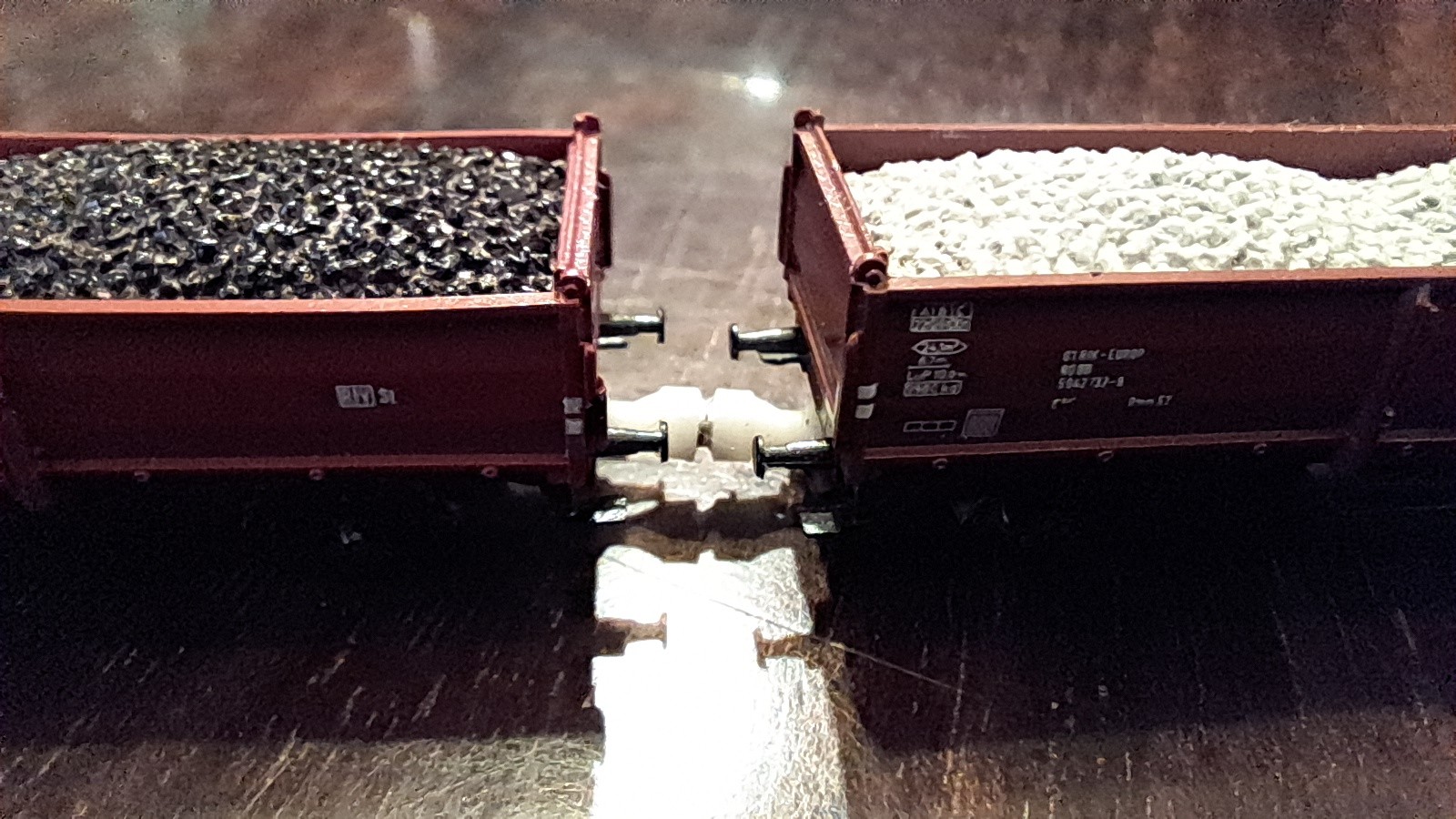

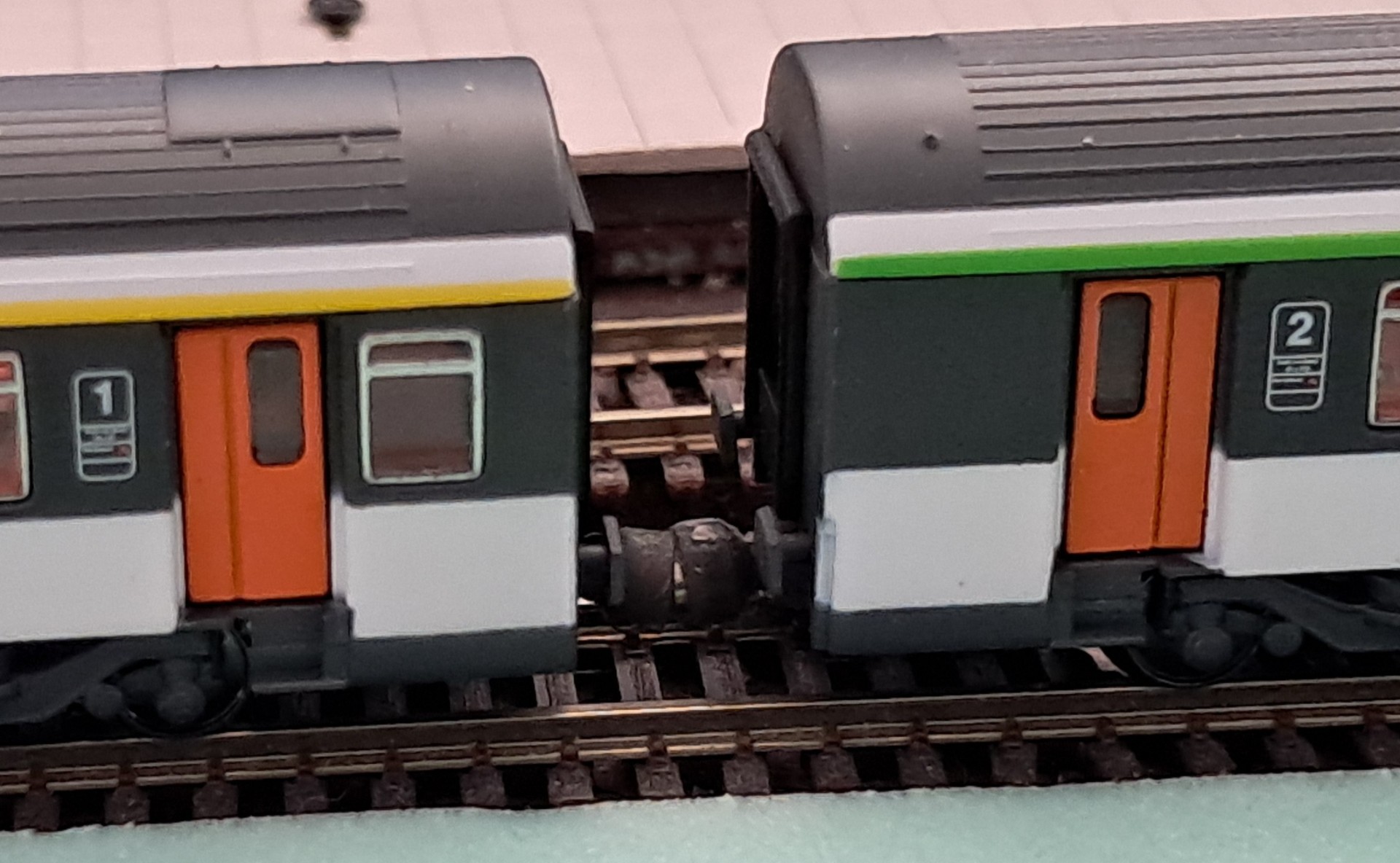

Bei den AZAR-Corail Wagen habe ich mal die kurze Version verbaut, ist vom Wagenabstand her schon deutlich besser.
Praxistest erfolgt die nächsten beiden Tage

Klaus

[aufsteiger]

Hallo Klaus,

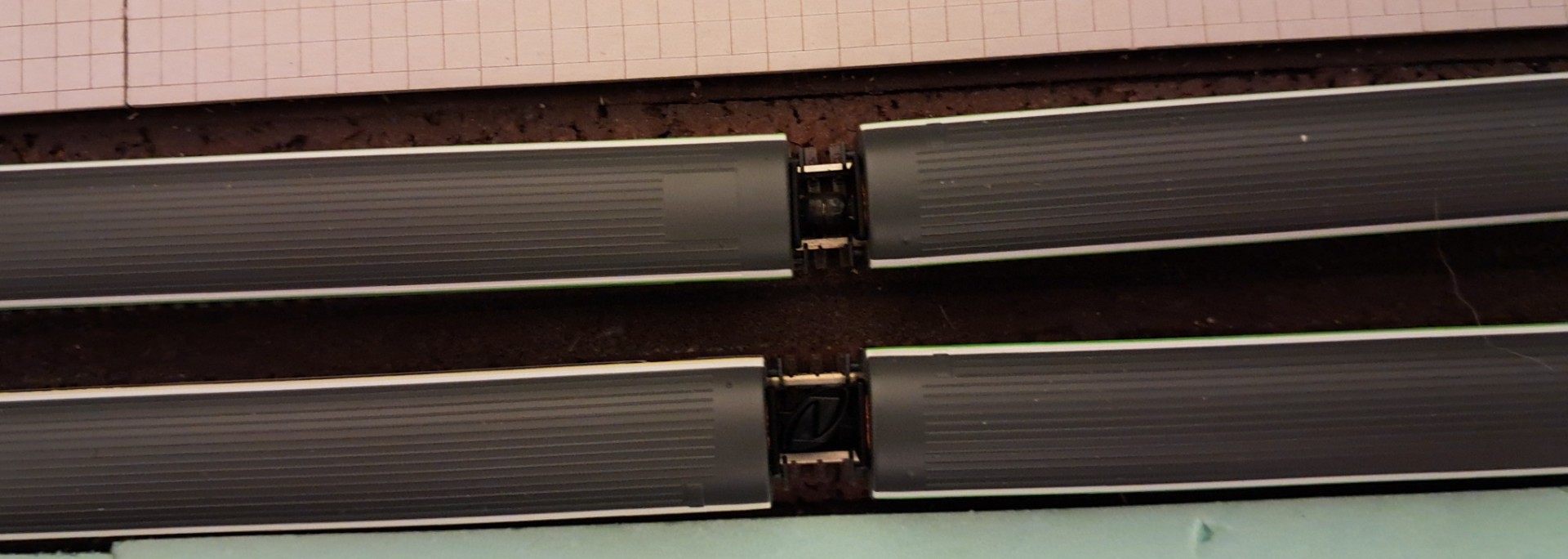

sieht viel besser aus Im Gegensatz zu den letzten Reisezugwagen von Märklin ist der Abstand aber immer noch viel zu weit. Ab er wie ich gelesen habe, ist das konstruktionsbedingt.
Viele Grüße
Michael

[Achse]

Wäre toll, wenn es solche Kupplungen in schwarz dauerhaft zu kaufen gäbe.

Wie ist denn die Erfahrung mit der Haltekraft? Setzt die der Zuglänge Grenzen oder reizt man die in der Praxis nicht aus? Ich kenne das bisher nur von Noba (eckige Magneten) und SMZ in der Praxis mit nur zwei bis vier Fahrzeugen. Zweigeteilte eckige Magneten justieren sich natürlich leichter.

[norm24 (✝)]

Axel ich hatte Magnetkupplungen mit Rundmagnet d2x1 und auch mit Kugelmagnet hier gezeigt. Beide Formen können mehr wie die Hummerkralle.

[Achse]

Ich erinnere mich nicht an Druckteile sondern an Ätzteile. Diese

viewtopic.php?p=203970#p203970

[norm24 (✝)]

Ja es waren Ätzteile. 3d Druckteile wären kaum günstiger über Dienstleister beschaffbar.

[Klaus M]

Ich habe jetzt noch eine extrakurze Version gemacht, damit kommen die 4-achsigen geschlossenen Güterwagen von AZAR etwas näher zusammen.

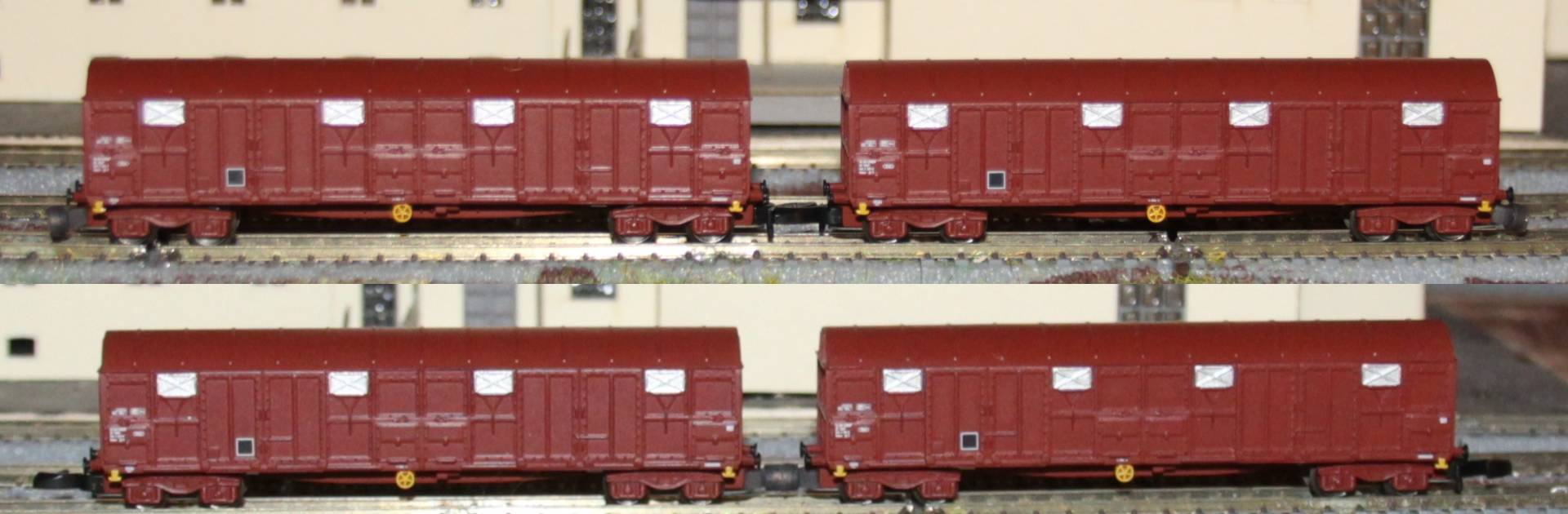

Oben original, unten mit Magneten:

Die Datei ist im Anhang als stl und 3mf


Klaus

[Rolf Haschke]

Wie ist denn die Erfahrung mit der Haltekraft? Setzt die der Zuglänge Grenzen oder reizt man die in der Praxis nicht aus?

Ich fahre Züge mit 25 Teleskophaubenwagen, oder Großraumschüttgutwagen, da halten die Magnete, ohne Probleme

[mafanni]

Hallo Klaus,

müssen immer noch Federn eingesetzt werden oder geht das nicht ohne? Eine entsprechende Nase hast du ja konstruiert.
